| Označení: | RZV |

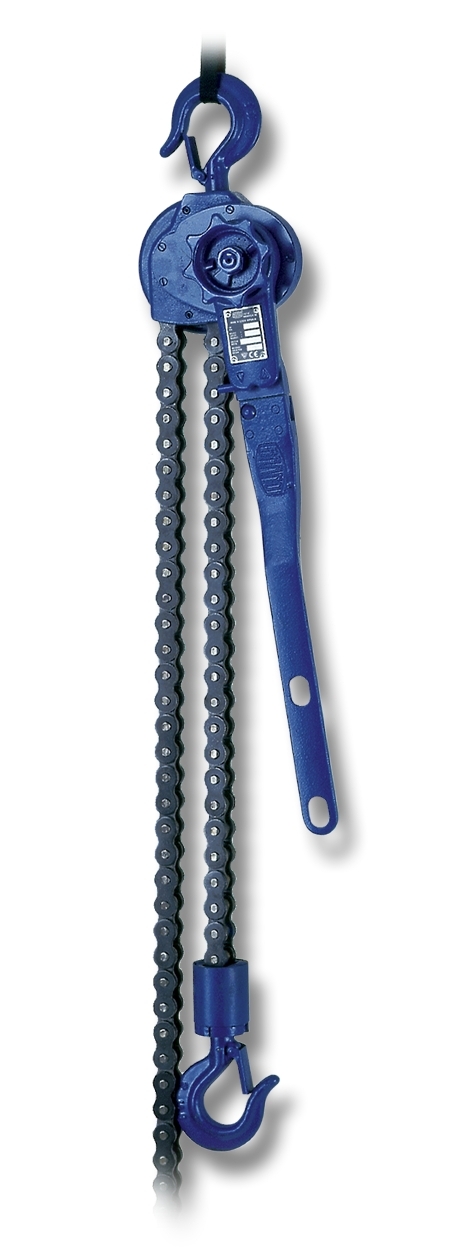

Varianta řehtačkového zvedáku s válečkovým řetězem – nosnost 0,8t – 6,3t.
Mají široké využití zejména ve stavebnictví a v hornictví a všude tam, kde je zapotřebí manipulovat s břemeny.
Zvedák se běžně vyrábí se základním zdvihem 1,5m. Možnost volby zdvihu od 1,5m do 6m. Jiná délka po konzultaci s výrobcem.
| Typ | Nosnost (t) |
Počet nosných pramenů |
Ovládací síla (N) |
Zvedací* rychlost (m/min) |

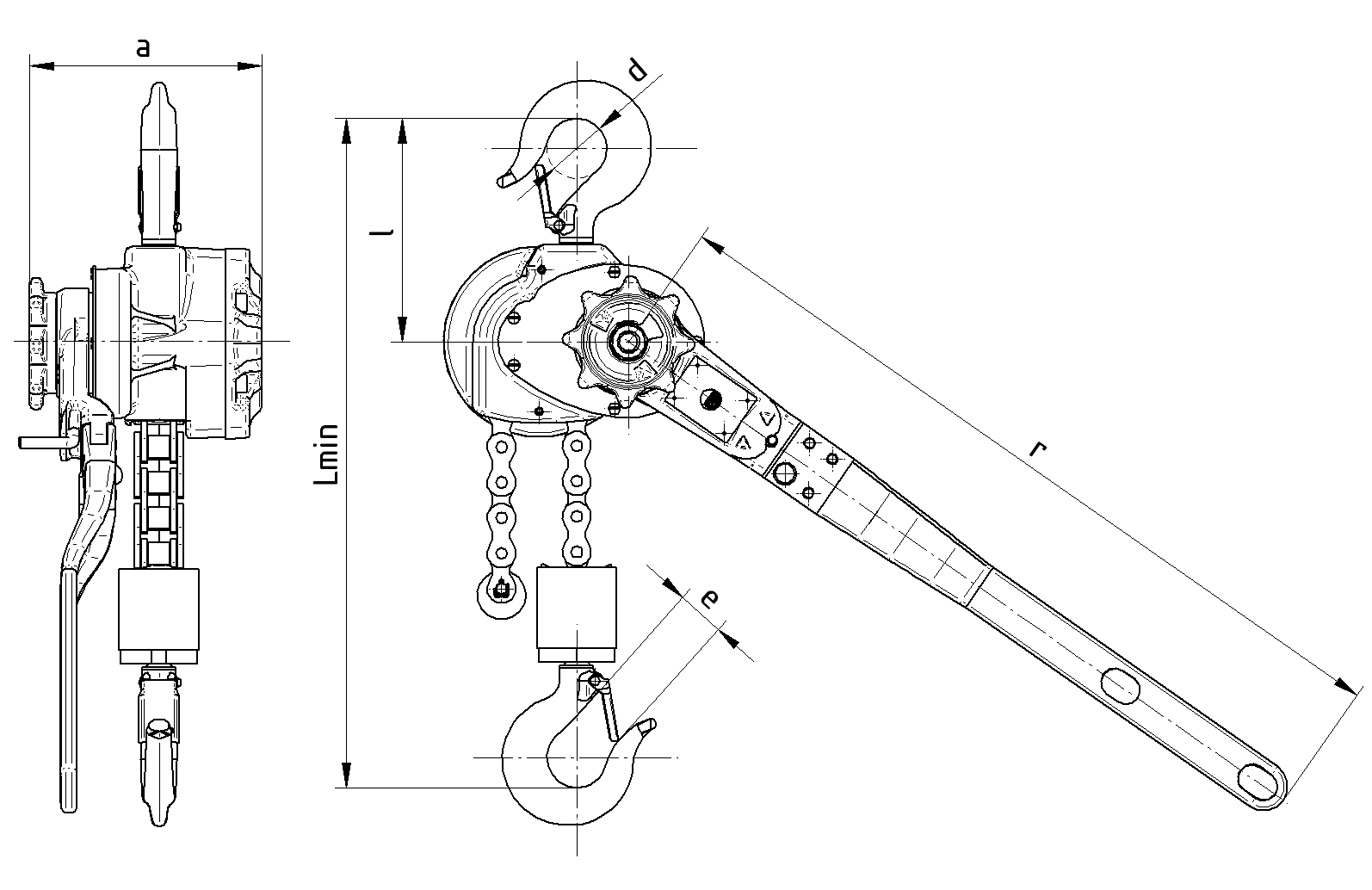

Hlavní rozměry (mm) | Hmotnost (kg) |
Přírůstek hmotnosti na 1m zdvihu (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | d | e (min) |
l | L (min) |
r | |||||||
| RZV | 0,8 | 1 | 400 | 1,27 | 145 | 36 | 23,5 | 145 | 327 | 560 | 9,5 | 1,5 |
| 1,6 | 1 | 370 | 0,52 | 165 | 43 | 29,5 | 160 | 395 | 560 | 17 | 2,7 | |
| 3,2 | 2 | 370 | 0,26 | 165 | 50 | 35,5 | 223 | 500 | 560 | 24,5 | 5,4 | |
| 5 | 3 | 440 | 0,22 | 160 | 56 | 39,5 | 213 | 555 | 560 | 41 | 8,1 | |
| 6,3 | 4 | 430 | 0,17 | 160 | 63 | 48 | 260 | 640 | 560 | 46 | 10,8 | |
| * vypočteno za předpokladu 48 kyvů ruční pákou za minutu. (1 kyv = pohyb ruční pákou z jedné krajní polohy do druhé krajní polohy a zpět) |
||||||||||||
