| Označení: | Z310 |

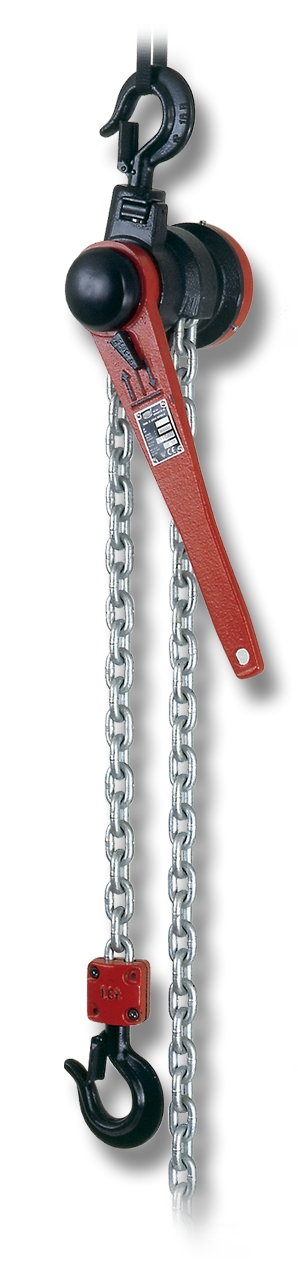

Varianta řehtačkového zvedáku Brano s článkovým řetězem – vhodný pro „lehčí“ dílenské použití – nosnost 0,5t – 5t.
Mají široké využití při zvedání a manipulování s břemeny.
Zvedák se běžně vyrábí se základním zdvihem 1,5m. Možnost volby zdvihu od 1,5m do 6m. Jiná délka po konzultaci s výrobcem.
| Typ | Nosnost (t) |
Počet nosných pramenů |
Řetěz břemenový | Ovládací síla (N) |
Zvedací * rychlost (m/min) |

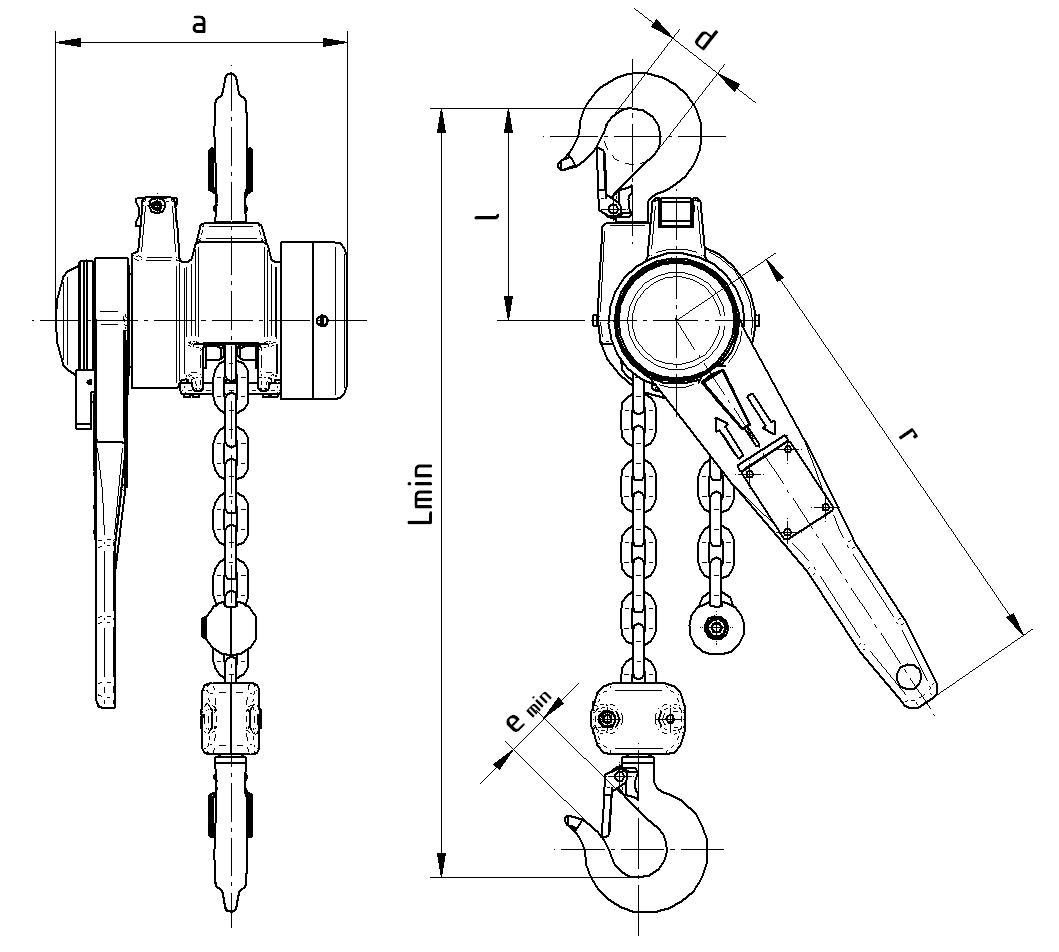

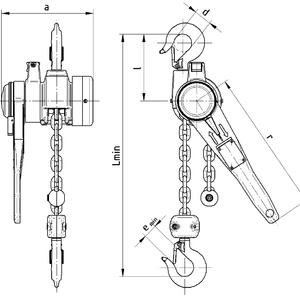

Hlavní rozměry (mm) | Hmotnost (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | d | e (min) |
l | L (min) |
r | ||||||||
| Z310 | 0,5 | 1 | Ø 5 x 15 | 120 | 0,3 | 166 | 30 | 18,5 | 120 | 235 | 290 | 7,6 | |
| Z310-1 | 1 | 1 | Ø 7 x 21 | 180 | 0,33 | 190 | 36 | 23,5 | 135 | 300 | 380 | 10,5 | |
| Z310 | 1,6 | 1 | Ø 9 x 27 | 300 | 0,4 | 187 | 43 | 29,5 | 175 | 420 | 380 | 14,4 | |
| 3,2 | 2 | Ø 9 x 27 | 350 | 0,2 | 187 | 50 | 35,5 | 220 | 500 | 380 | 22,5 | ||
| 5 | 3 | Ø 9 x 27 | 400 | 0,13 | 187 | 56 | 39,5 | 230 | 700 | 380 | 33 | ||
| * vypočteno za předpokladu 48 kyvů ruční pákou za minutu. (1 kyv = pohyb ruční pákou z jedné krajní polohy do druhé krajní polohy a zpět) |
|||||||||||||
