Závěsné zařízení Brano

Označení:

ZZ

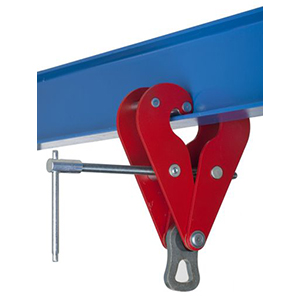

Závěsné zařízení Brano

Varianta s příčníkem – nosnost 2t – 5t.

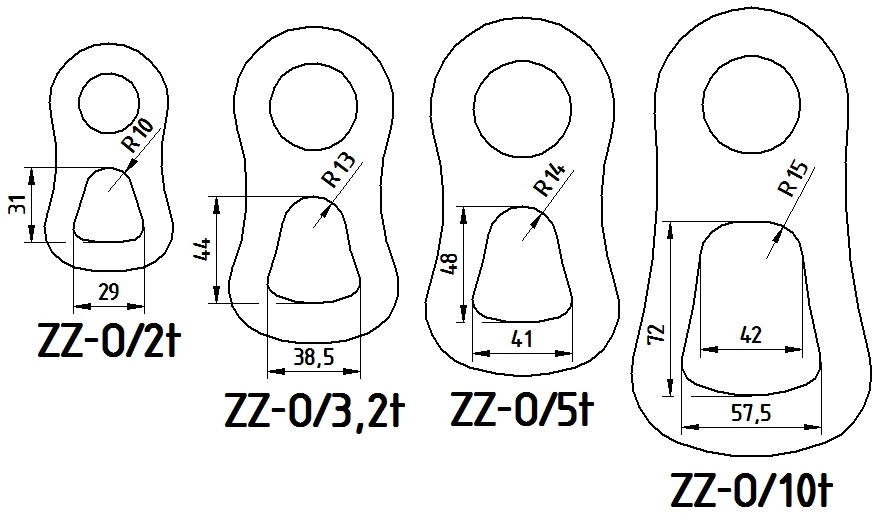

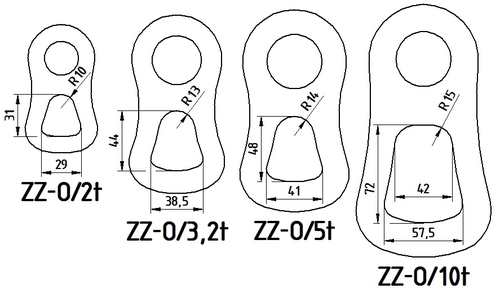

Varianta s okem – nosnost 2t – 10t.

Použití:

používá se jako příslušenství pro ruční zdvihadla firmy BRANO, případně i zdvihadla jiných značek
slouží pro snadné a rychlé zavěšení ručních zdvihadel na nosníky nebo sloupy profilu tvaru I (I, IPE, HEB, HEA) nebo T.
vhodné jako přenosné nářadí při montážních, opravárenských a jiných pracích.

Vlastnosti:

snadná a rychlá montáž na konstrukci
minimální nároky na údržbu

V provedení s příčníkem se vyrábí nosnost 2t; 3,2t a 5t.
V provedení s okem se vyrábí nosnost 2t; 3,2t; 5t a 10t.

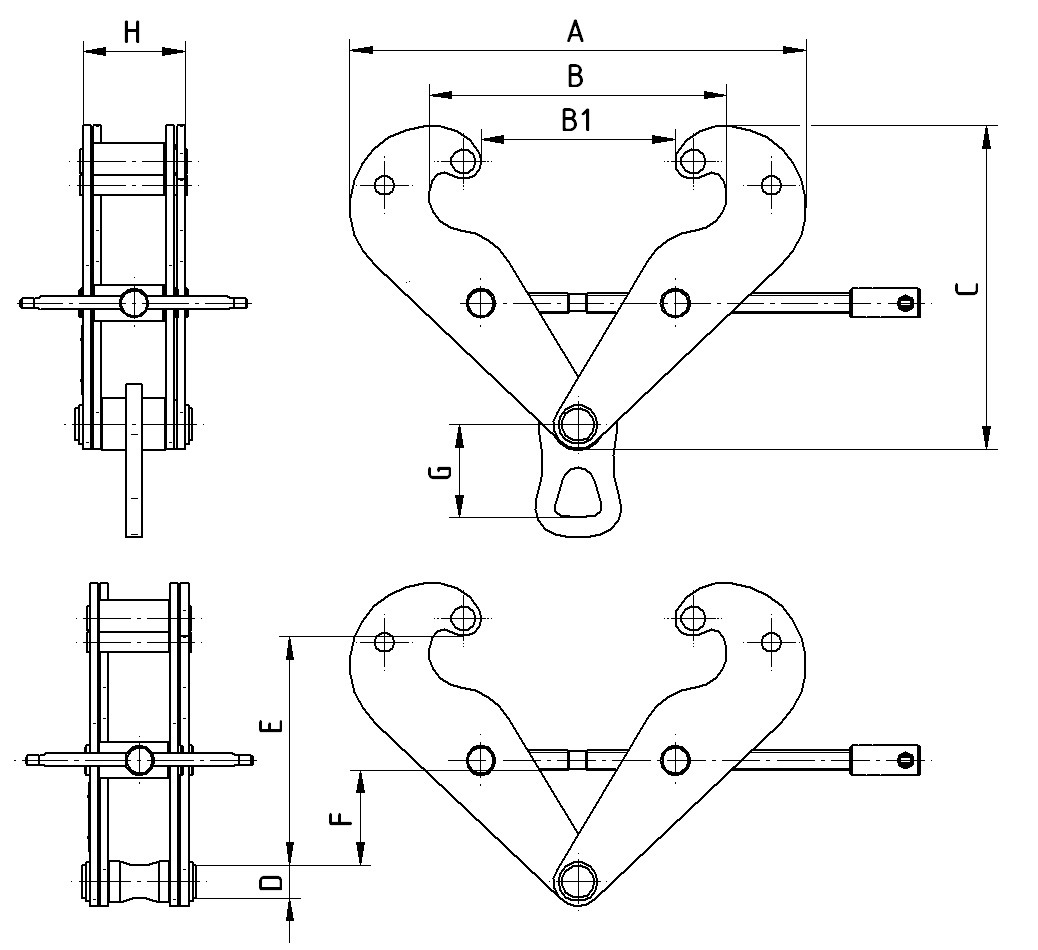

Typ	Nosnost (t)	Hlavní rozměry (mm)									Hmotnost (kg)
		A max.	B max.	B1 max.	C max.	D	E min. max.	F min.	G	H max.	Hmotnost (kg)
		A max.	B max.	B1 max.	C max.	D	E min. max.	F min.	G	H max.	s příčníkem (ZZ)	s okem (ZZ-O)
ZZ	2	360	270	220	220	20	108155	35	57,5	61	2,9	3,1
	3,2	415	300	235	285	34	145190	55	81	85	6,5	7
	5	415	300	235	285	38	142187	52	88	93	8,4	9
	10	415	300	235	285	–	–	–	120	109	–	15,5
B = šířka příruby I nosníku
