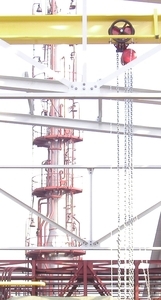

Inovace typu Z210 – pojezd kladkostroje je opatřen bezpečnostními nárazníky.

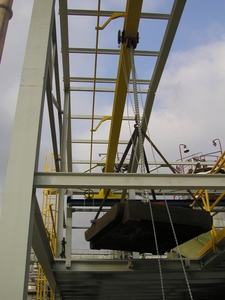

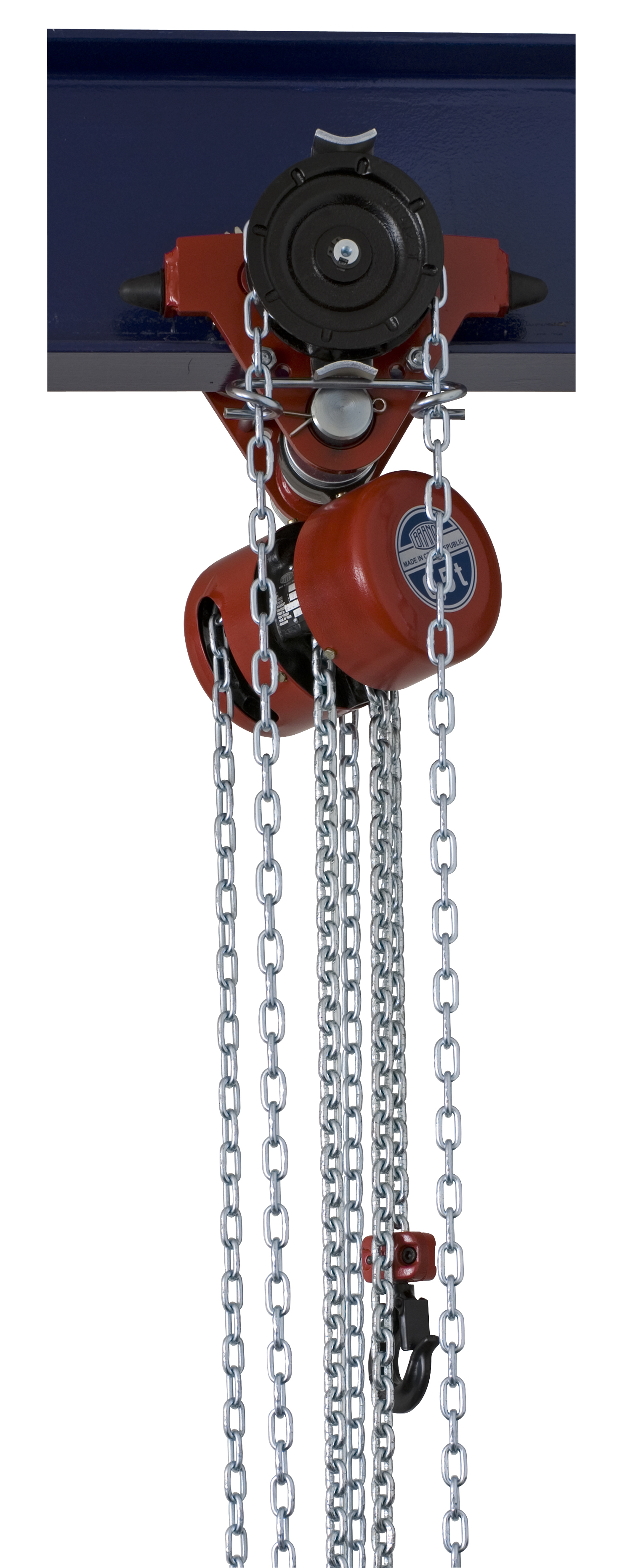

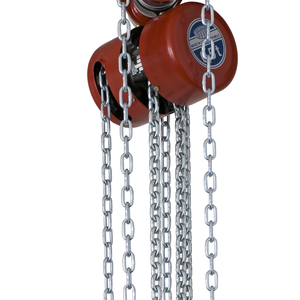

Ručně ovládaný pojízdný kladkostroj Z220/0,5t – 10t Brano je určený ke zvedání, spouštění a přemisťování břemen v prostoru jeřábové dráhy
Pojízdný kladkostroj Z220/0,5-10t je určen pro pojezd po horizontální jeřábové dráze.
Může pojíždět jak po profilech s šikmou přírubou (válcované “ I “ profily), tak po profilech s rovnou přírubou (profily typu „IPE, HEA, HEB, HEM „)
Pojízdný kladkostroj Z220/0,5-10t se běžně vyrábí se základním zdvihem 3m. Možnost volby zdvihu od 3m do 12m.
Novinka: přidání typu Z220-C – rozšíření použití pro větší rozsah šířky příruby nosníku.
Typ | Nosnost (t) |

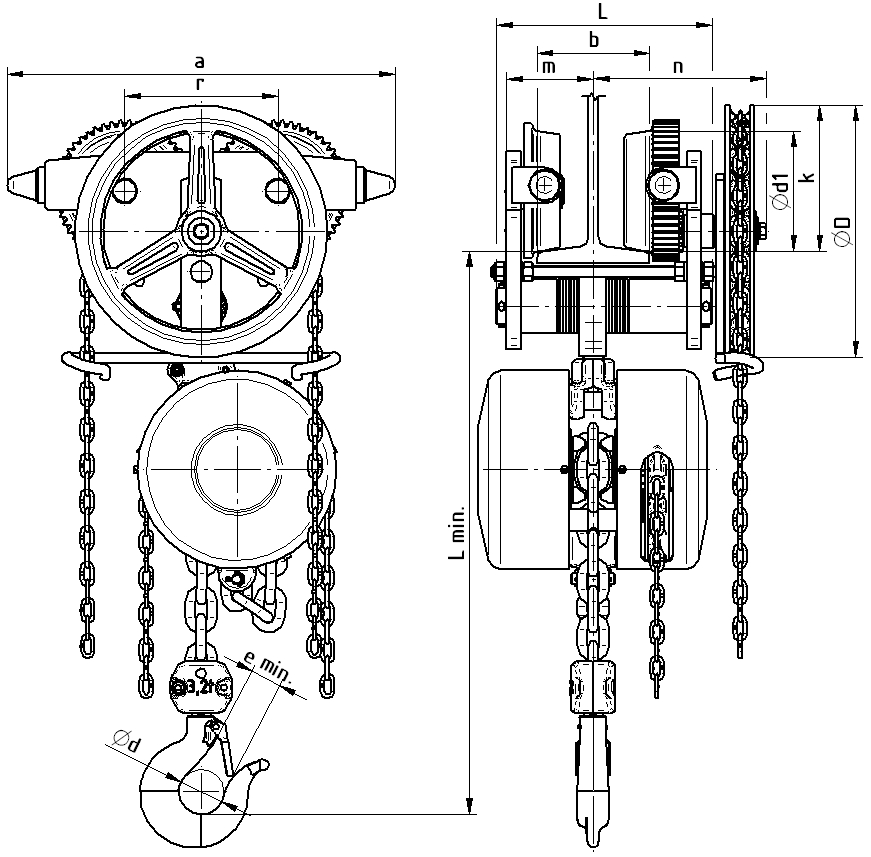

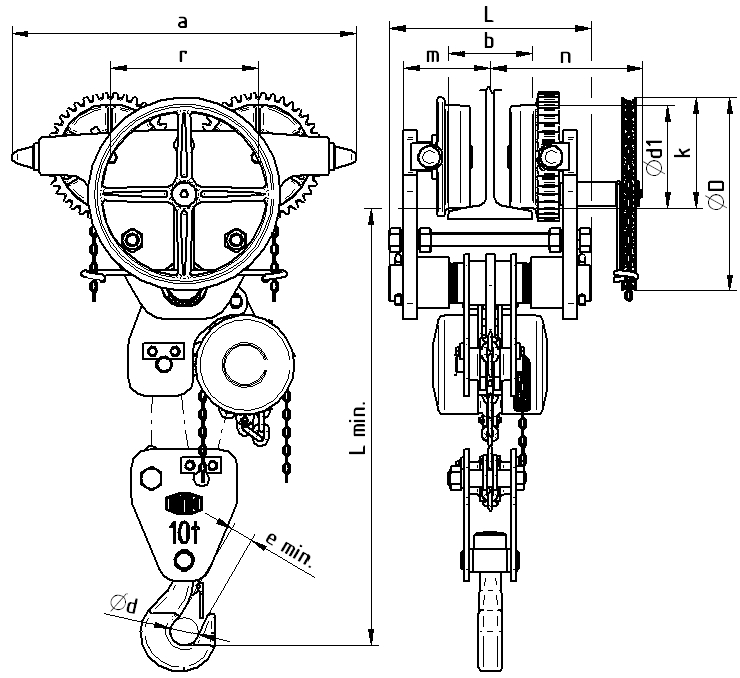

Hlavní rozměry (mm) | I – nosník (I, IPE, HEA, HEB,HEM) |
||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
a | d | d1 | D | emin | Lmin | r | k | b | R | ||
Z220-A | 0,5 t nevhodné pro profil HEM |
245 | 30 | 55 | 109 | 18,5 | 290 | 87 | 95 | 58-113 | 1000 |
Z220-B | 58-226 (IPE, HEA, HEB) 58-155 (I – šikmá příruba) |
||||||||||
Z220-C | 125-300 (IPE, HEA, HEB) 125-155 (I – šikmá příruba) |
||||||||||
Z220-A | 1 t nevhodné pro profil HEM |
245 | 36 | 55 | 109 | 23,5 | 340 | 87 | 95 | 58-113 | 1000 |
Z220-B | 58-226 (IPE, HEA, HEB) 58-155 (I – šikmá příruba) |
||||||||||
Z220-C | 125-300 (IPE, HEA, HEB) 125-155 (I – šikmá příruba) |
||||||||||
Z220-A | 1,6 t | 350 | 43 | 100 | 230 | 29,5 | 457 | 140 | 136 | 58-113 | 1700 |
Z220-B | 58-226 | ||||||||||
Z220-C | 137-300 | ||||||||||
Z220-A | 3,2 t | 435 | 50 | 133 | 280 | 35,5 | 515 | 170 | 162 | 82-125 | 2500 |
Z220-B | 82-226 | ||||||||||
Z220-C | 160-300 | ||||||||||
Z220-A | 5 t | 505 | 56 | 148 | 345 | 39,5 | 660 | 218 | 227 | 90-137 | 2800 |
Z220-B | 90-226 | ||||||||||
Z220C | 170-300 | ||||||||||
Z220 | 7,5 t | 685 | 56 | 196 | 345 | 43 | 875 | 300 | 222 | 125-185 (I) | 5000 |
Z220-C | 146-300 | ||||||||||
Z220 | 10 t | 765 | 63 | 228 | 428 | 47 | 920 | 328 | 256 | 125-185 (I) | 9000 |
Z220-C | 180-300 |
b – rozsah šířky příruby nosníku
R – minimální poloměr zakřivení pojezdové dráhy
Rozměry nákresu L, m, n jsou uvedeny v tabulce rozměrů jednonosníkové kočky Z420
Typ | Nosnost (t) | Počet nosných pramenů | Řetěz břemenový | Ovládací síla pro pojezd ** (N) |
Ovládací síla pro zdvih (N) |
Zvedací rychlost * (m/min) |
Pojezdová rychlost * (m/min) |
Hmotnost (kg) |
Z220-A | 0,5 | 1 | Ø5×15 | 250 | 300 | 1,1 | 4,8 | 16,9 |
18,6 | ||||||||
Z220-C | 19,6 | |||||||
Z220-A | 1 | 1 | Ø7×21 | 250 | 350 | 0,7 | 4,8 | 22,4 |
Z220-B | 24,1 | |||||||
Z220-C | 25,1 | |||||||
Z220-A | 1,6 | 1 | Ø9×27 | 150 | 320 | 0,36 | 2,25 | 44,4 |
Z220-B | 46,2 | |||||||
Z220-C | 47,4 | |||||||
Z220-A | 3,2 | 1 | Ø11×31 | 280 | 400 | 0,29 | 2,3 | 73,1 |
Z220-B | 74,9 | |||||||
Z220-C | 76,6 | |||||||
Z220-A | 5 | 2 | Ø11×31 | 350 | 400 | 0,15 | 1,8 | 105,5 |
Z220-B | 107,5 | |||||||
Z220-C | 110,8 | |||||||
Z220 | 7,5 | 2 | Ø11×31 | 500 | 480 | 0,15 | 5,97 | 207,2 |
Z220-C | 211,2 | |||||||
Z220 | 10 | 3 | Ø11×31 | 500 | 390 | 0,1 | 7,3 | 264,5 |
Z220-C | 272 | |||||||
* vypočteno za předpokladu odvinutí 30 m ručního řetězu za minutu. Ruční řetěz pro všechny nosnosti Ø 4×20 ** u poj.kladkostrojů nosností 3,2-10t je nutno při zatížení břemeny blízkými jmenovité nosnosti zajistit obsluhu dvěma osobami |
