Inovace typu Z210 – pojezd kladkostroje je opatřen bezpečnostními nárazníky.

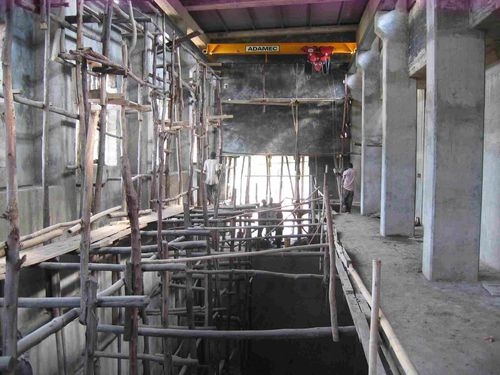

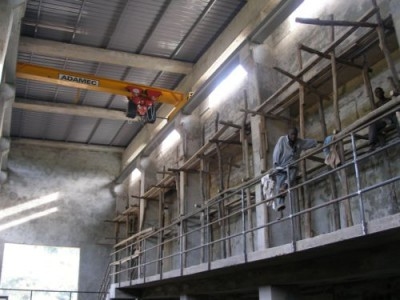

Jako klasický ručně ovládaný jeřáb ke zvedání a přemisťování břemen v prostoru jeřábové dráhy

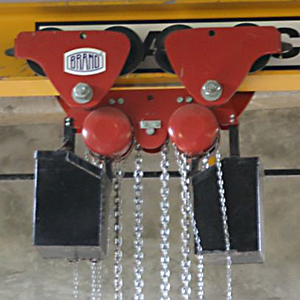

Liší se od nižších nosností tím, že se skládá ze dvou spojených vozíků a dvou kladkostrojů.
Z220/15t – 20t se vyrábí se základním zdvihem 5m. Delší zdvih je nutno uvést na objednávce. Šířku nosníku b je možno na přání zákazníka měnit.
Doporučujeme pouze pro pojezd po profilech s rovnou přírubou (profily typu „HEB„).
Pojezdová kola pojízdného kladkostroje však umožňují pojezd i po profilech s šikmou přírubou.
Typ | Nosnost (t) |

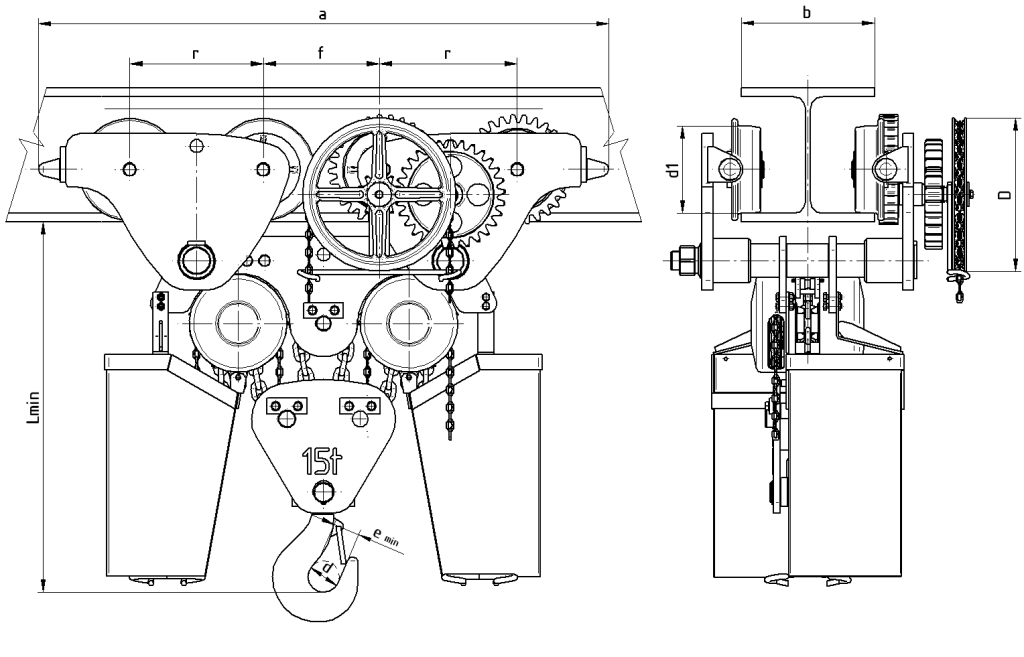

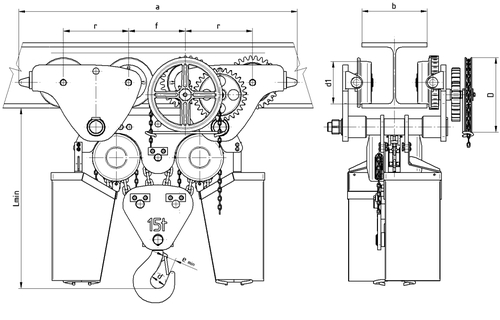

Hlavní rozměry (mm) | |||||||
---|---|---|---|---|---|---|---|---|---|
a | d | d1 | D | r | f | emin | Lmin | ||
Z220 | 15 | 1290 | 71 | 196 | 345 | 300 | 270 | 50 |
780 |
20 | 1500 | 80 | 237 | 428 | 328 |
380 |
62 | 720 |
b – šířka příruby nosníku – stanoví uživatel při objednávce kladkostroje
Typ | Nosnost (t) |
Počet nosných pramenů |
Řetěz břemenový | Ovládací síla pro pojezd (N) |
Ovládací síla pro zdvih (N) |
Zvedací rychlost *(m/min) |
Zdvih max. **(m) |
Hmotnost bez řetězu (kg) |
Přírůstek hmotnosti na 1m zdvihu (kg) |
---|---|---|---|---|---|---|---|---|---|
Z220 | 15 | 4 | Ø11×31 | 500 | 480 | 0,15 | 12 | 285 | 13 |
20 | 6 | 400 | 0,1 | 8 | 345 | 19,2 | |||
* Vypočteno za předpokladu odvinutí 30m ručního řetězu za minutu na každém kladkostroji. Ruční řetěz Ø 4×20 ** Zdvih dle objednávky. Zdvihy větší než jsou uvedeny v tabulce, nutno konzultovat s výrobcem. |
Rolovací pozice: | |
Nosnost (kg): | |
Výška zdvihu (m): | |
Délka ovládacího řetězu (m): | |
Pojezdový profil: | |
Délka napájení (m): | |
Dorazy: |
Množství: | |
Poznámka: |
(Napište typ kladkostroje a požadované parametry)
|
