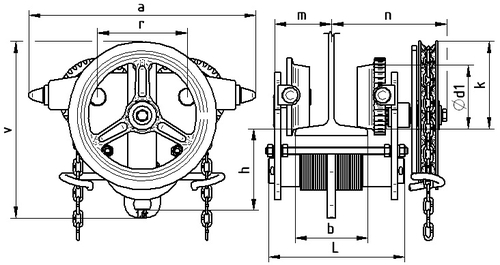

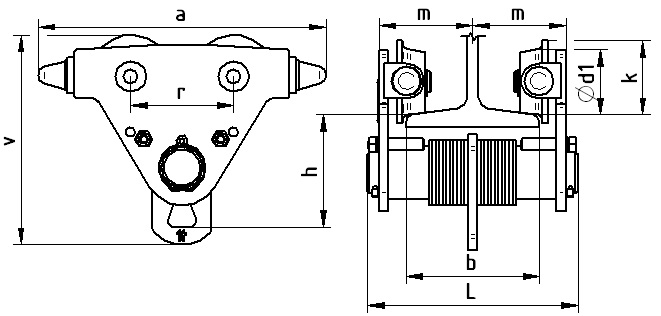

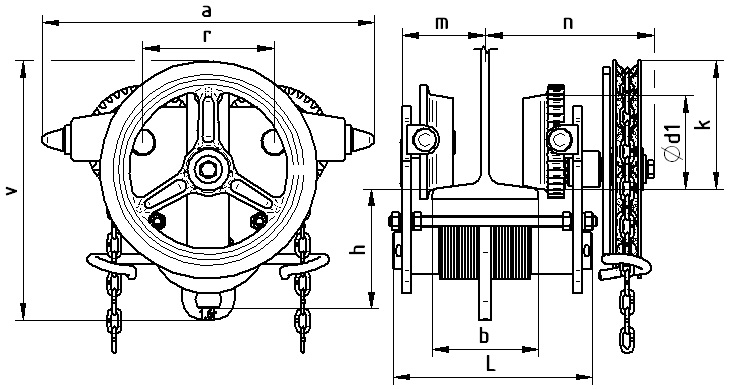

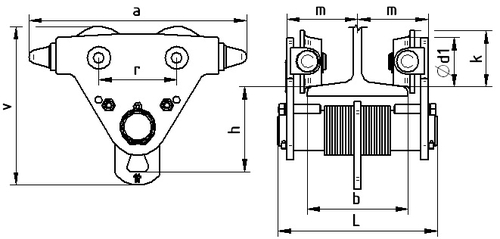

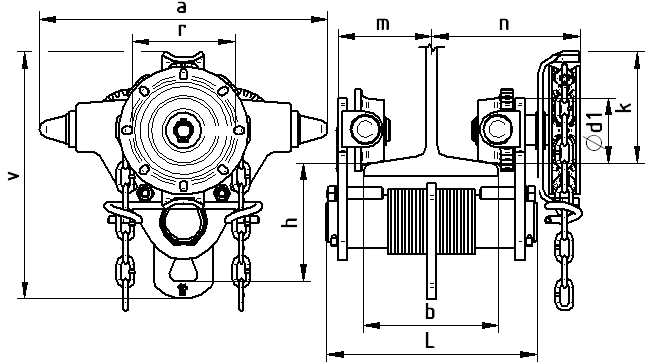

jednonosníková kočka Brano Z420 1tZ420-A, B, C/1t - Jednonosníková kočka Brano Z420 nákresZ420R-A,B/1t - Jednonosníková kočka Brano Z420R(postrková, bez ovládání) – schémaZ420-A,B,C/1,6t – 10t - Jednonosníková kočka Brano Z420 – nosnost 1,6t

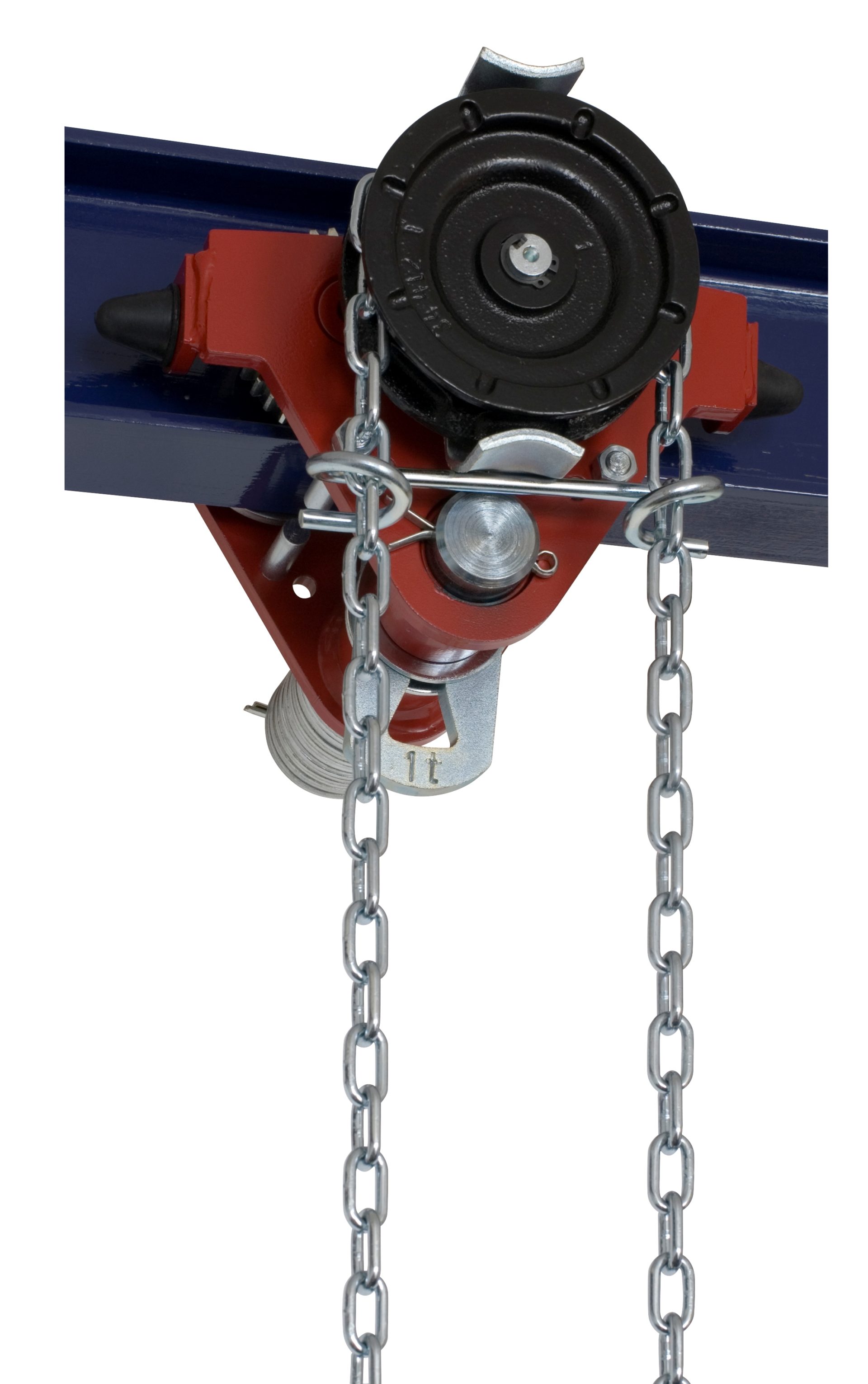

Jednonosníková kočka Z420

Označení: Z420

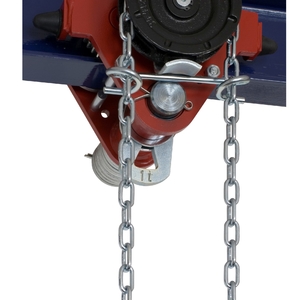

Jednonosníková kočka Z420

Inovace typu Z410 – jednonosníková kočka je opatřena bezpečnostními nárazníky.

Použití:

Jako kočky s ručně ovládaným pojezdem pro zavěšení zdvihadel BRANO, případně zdvihadel jiných značek odpovídající nosnosti
Slouží k přemisťování břemen v prostoru jeřábové dráhy

  • jako součást obslužných zdvihadel pro montážní a údržbářské práce v technologických zařízeních všeho druhu
  • možnost používání také v prostředí s nebezpečím výbuchu (označení NEXP)
  • pro zlepšení korozní odolnosti, můžeme nabídnout ovládací řetěz s povrchovou úpravou žárovým zinkem(tloušťka cca 50μm)

Vlastnosti:

  • jednoduchá konstrukce, snadné přizpůsobení kočky šířce jeřábové dráhy
  • snadná obsluha
  • minimální nároky na údržbu

Jednonosníková kočka je určena pro pojezd po horizontální jeřábové dráze.

Může pojíždět jak po profilech s šikmou přírubou (válcované „I“ profily), tak po profilech s rovnou přírubou (profily typu “ IPEHEAHEB, HEM „)

Kočka se běžně vyrábí pro základní zdvih 3m. Možnost volby pro zdvih od 3m do 12m.

Novinka: doplnění typu Z420-C – rozšíření použití pro větší rozsah šířky příruby nosníku.



Typ Nosnost
(t)
Hlavní rozměry (mm) Nosník
(I, IPE, HEA, HEB, HEM)
a h L v d1 r k m n b R
Z420-A 1
nevhodné
pro profil
HEM
245 100 178 209 55 87 95 52-80 99-126 50-113 1000
Z420-B 286 52-134 99-180 50-226 (IPE, HEA, HEB)
50-143 (I – šikmá příruba)
Z420-C 372 90-177 136-223 125-300 (IPE, HEA, HEB)
125-143 (I – šikmá příruba)
Z420R-A 245 100 178 177 55 87 63 52-80 50-113 1000
Z420R-B 286 52-134 50-226 (IPE, HEA, HEB)
50-143 (I – šikmá příruba)
Z420-A 1,6 350 121,5 212 269 100 140 136 80-91 168-175 58-113 1700
Z420-B 324 80-145 168-230 58-226
Z420-C 396 129-181 214-266 137-300
Z420-A 3,2 435 134 239 309 133 170 162 86-97 178-189 82-125 2500
Z420-B 340 86-146 178-238 82-226
Z420-C 414 113-183 205-275 160-300
Z420-A 5 505 149 275 391 148 218 227 101-116 199-214 90-137 2800
Z420-B 364 101-162 199-260 90-226
Z420-C 436 133-198 231-296 170-300
Z420 7,5 685 248 415 432,5 196 300 222 150-186 294-330 125-185 (I) 5000
Z420-C 518 161-238 301-382 146-300 (I)
Z420 10 765 278 448 503,5 228 328 256 160-193 306-339 125-185 (I) 9000
Z420-C 552 185-245 331-391 180-300 (I)

– rozsah šířky příruby nosníku
R – minimální poloměr zakřivení pojezdové dráhy



Typ Nosnost
(t)
Ovládací síla pro pojezd **
(N)
Pojezdová
rychlost *
(m/min)
Hmotnost
(kg)
Z420-A 1 250 4,8 8,7
Z420-B 10,4
Z420-C 11,4
Z420R-A 6,4
Z420R-B 78
Z420-A 1,6 150 2,25 21
Z420-B 22,8
Z420-C 24
Z420-A 3,2 280 2,3 35,9
Z420-B 37,8
Z420-C 39,5
Z420-A 5 350 1,8 52,9
Z420-B 54,7
Z420-C 58
Z420 7,5 500 5,97 124,2
Z420-C 128,2
Z420 10 500 7,3 179,5
Z420-C 187
* vypočteno za předpokladu odvinutí 30 m ručního řetězu za minutu. Ruční řetěz pro všechny nosnosti Ø 4×20
** u koček nosností 3,2-10t je nutno při zatížení břemeny blízkými jmenovité nosnosti zajistit obsluhu dvěma osobami
