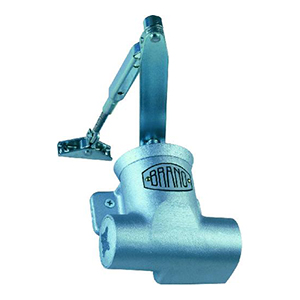

Zavírače Brano R12 a R12A
Zavírač dveří Brano R12 a R12A je stálicí v nabídce Brano a.s. Důvěrně jej znáte znáte z panelových a bytových domů, ubytovnách, obchodech a všude tam, kde je potřeba uzavřít po otevření přístupové dveře.
Vlastnosti zavírače Brano R12, R12A
- Hydraulický horní zavírač dveří
- Použití: pro montáž na levé i pravé dveřní křídlo. Lze namontovat obráceně.
- Max. rozměry a váha dveří: maximální doporučená šířka 105 cm, váha do 80 kg
- Vhodný i pro použití v exteriéru. – Zavírače Brano R12 a R12A plníme olejem s vysokou termostabilitou. V teplotním rozmezí od -20° C do +40°C je proto zavírač téměř bezúdržbový a snižuje nutnost přenastavení dovírání v rámci různých ročních období. Samotné přenastavení je jednoduchý úkon, řešený pouhým otočením regulačního šroubu.
- Barevné provedení: RAL stříbrná, zlatá
Technické informace:
Šířka těla: 123 – 172 mm
Šířka patky: 96 – 135 mm
Rozteč montážních šroubů: 70 – 98 mm
Výška těla zavírače: 73 – 100 mm

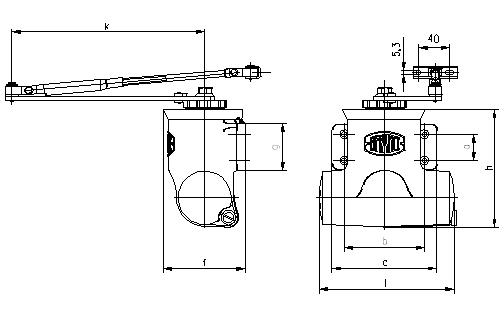

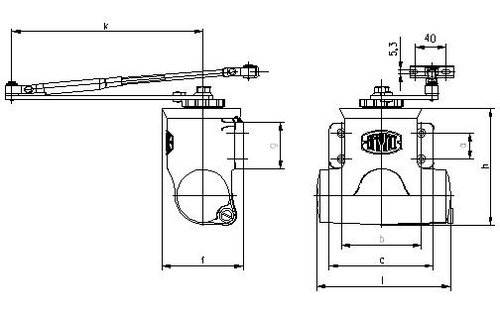

| Typ |
Velikost dle EN 1154 |
Hmotnost dveří (kg) |
Šířka dveří (cm) |
a |
g |
b |
c |
f |
h |
k |
l |
Hmotnost (kg) |
| R12/11 |
1 |
Max.25 |
70 |
19 |
39 |
70 |
96 |
73 |
100 |
185 |
123 |
2,46 |
| R12A/12 |
2 |
20-38 |
80 |
21 |
45 |
77 |
112 |
77 |
115 |
195 |
133 |
3,07 |
| R12A/13 |
3 |
30-60 |
90 |
28 |
50 |
86 |
122 |
85 |
127 |
225 |
150 |
3,95 |
| R12A/14 |
4 |
42-80 |
105 |
32 |
55 |
98 |
135 |
100 |
143 |
243 |
172 |
5,58 |
Zavírače Brano R12 a R12A
Montáž dveřního zavírače vyžaduje jistou zručnost a technické znalosti. Zavírače lze používat v normálním prostředí.
Volba velikosti zavírače
Správnou velikost zavírače zvolíte jednoduše podle tabulky hmotnosti a šířky dveří, kterou najdete výše. Pro vnější dveře nebo vchodové dveře, vystavené průvanu doporučujeme použít dveřní zavírač o jednu velikost větší.
- Před montáží se přesvědčte, že:
– dveře perfektně přiléhají k dveřnímu rámu
– dveře se lehce pohybují a nedrhnou
– závěsy a střelka dveří jsou namazány
– zda po montáži při otevření dveří zavírač nenaráží do stěny nebo jiné překážky
- Dveře zásadně doporučujeme montovat na vnitřní stranu dveří, ideálně tak, abyste nemuseli použít opěru. Opěry nejsou součástí dveřního zavírače.
- Zavírač dodáváme s odmontovanou pákou. Páku nasaďte tvarovým otvorem na hřídel a pevně jej přitáhněte s pomocí přiložené matky. Při montáži na venkovní stranu doporučujeme nad zavírač umístit stříšku proti zatékání deště.
- Přenastavení zavírače na pravé provedení – zavírač standardně dodáváme pro levé provedení a tzv. levé dveře. Podrobný návod ke stažení najdete pod detailem produktu.
- Označení upevňovacích otvorů do rámu dveří – je dáno tím, na jaký úhel chcete dveře otevírat. Podrobnější informace najdete v podrobném návodu.
- Předvrtání otvorů
- Přišroubování zavírače a patky páky
- Nastavení předpětí pružiny
- Regulace rychlosti zavírání a doklepu
Při poklesu teploty prostředí, zejména při teplotách pod -20°C může docházet i přes použití termostabilního oleje k tuhnutí náplně a snížení rychlosti zavírání. V daném případě upravte rychlost zavírání s pomocí regulačního šroubu po boční straně zavírače.
Co v balení dostanete
V balení vašeho nového zavírače Brano R12 a R12A najdete tyto díly a součásti:
- montážní šablona a klíč
- 4 vruty 5×30 pro připevnění zavírače
- 2 vruty 5×25 pro připevnění páky
- reklamní štítek Brano
- montážní návod
- matice k připevnění páky
