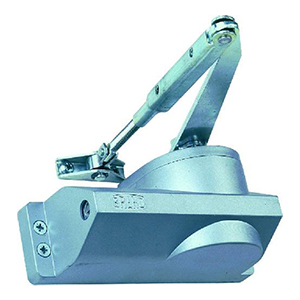

ZAVÍRAČ DVEŘÍ BRANO K204
Brano K204 je klasický a léty osvědčený hydraulický zavírač dveří, který slouží k regulaci dovírání dveří. Nejčastější využití naleznete v bytových domech, panelových domech a všude tam, kde je zapotřebí vždy uzavřít přístupové dveře.
Vlastnosti zavírače Brano K204
- Hydraulický horní dveřní zavírač
- Použití: k montáži na pravé i levé jednokřídlé dveře. Možná také obrácená montáž.
- Max. rozměry a váha dveří: maximální doporučená šířka 105 cm, váha do 70 kg
- Vhodný i pro venkovní použití – Zavírače K204 jsou naplněny termostabilním olejem, který v rozmezí teplot od -20 do 40°C minimalizuje nutnost přenastavování v rámci jednotlivých ročních období. To se navíc provádí jednoduchým otočením jediného regulačního šroubu.
- Barevné provedení: RAL stříbrná
Technické informace:
- Rozměry těla zavírače dle zvolené velikosti:
Délka: 173 – 178 mm
Výška těla: 73-77 mm
Hloubka: 79 – 85,5 mm
- Můžete změnit rychlost zavírání, včetně koncového doklepu.
- Otevírání do úhlu 130°
Návod k montáži na dveře
Namontování dveřního zavírače Brano K204 je poměrně snadné, je přesto vhodné, aby jej prováděly osoby s určitou zručností a technickými znalostmi.

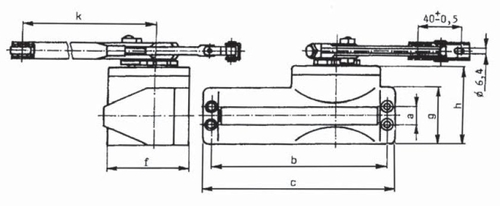

1. Zavírač Brano K204 prodáváme ve čtyřech velikostech dle váhy a velikosti vašich dveří. Vyberte si tedy velikost podle této tabulky. Sloupce a až k udávají rozměry samotného zavírače dle schématu níže.
Typ |
Velikost dle EN 1154 |
Hmotnost dveří (kg) |
Šířka dveří (cm) |
a |
b |
c |
f |
g |
h |
k |
Hmotnost (kg) |
K204/11 |
1 |
Max.25 |
70 |
16 |
158 |
173 |
79 |
54 |
73 |
185 |
2,39 |
K204/12 |
2 |
20-38 |
80 |
16 |
158 |
173 |
79 |
54 |
73 |
185 |
2,45 |
K204/13 |
3 |
30-60 |
90 |
16 |
163 |
178 |
85,5 |
61 |
77 |
215 |
2,70 |
K204/14 |
4 |
42-70 |
105 |
16 |
163 |
178 |
85,5 |
61 |
77 |
215 |
2,75 |

2. Před samotnou montáží
Vždy před montáží pečlivě zkontrolujte , jestli dveře perfektně přiléhají k rámu a nikde nedrhnou. Také doporučujeme promazat dveřní závěsy (panty) a namazat střelku kování. Ověřte také, jestli po zamýšleném místě pro namontování zavírače nebude zavírač bouchat do stěny a jiné překážky. Omezili byste možnost plného otevření dveří a vystavovali se riziku zničení zavírače.
Doporučujeme montovat zavírač na vnitřní stranu dveří. Můžete jej namontovat také opačně pákou dolů.
Přestavění zavírače na pravé provedení


- Zavírače od výroby dodáváme pro nejčastější LEVÉ provedení. Jsou tedy určeny pro levé dveře. Snadno je však přemontujete i pro pravé dveře. Ze zavírače vytáhněte rohatku (1) (ozubené pouzdro). Poté sundejte víko (2) tlakem dozadu. Poté vytáhněte pružinu a dejte jí do jejího umístění obráceně tak, aby její zahnutý konec byl zavěšen za ozub R.
- Poté nasaďte víko a rohatku.
- U levých dveří jsou závěsy (Z) zřetelně vidět na levé stráně, u pravých dveří jsou na pravé straně.

3. Montáž páky
- Zavírače standardně dodáváme s demontovanou pákou. Tu musíte nasadit tvarovým otvorem na čep. Tvarový otvor není symetrický a je určen pro levé nebo pravé dveře. Čep pevně zajistěte maticí páky.

4. Označení otvorů, předvrtání a montáž
- Než si označíte, kde připevníte zavírač, rozhodněte se, zda chcete dveře otevírat do úhlu 90°nebo nad 90°. Dodávaná šablona pro označení otvorů je přizpůsobena oběma možnostem. Podle toho potom na dveře přiložte montážní šablonu, kterou dostanete společně s vašim zavíračem a vyznačte místa, kde budete vrtat patku a zavírač.
- Dřevěné zárubně a dveře – zde předvrtejte otvor o průměru 3,5 mm do hloubky 14 mm ve dveřích. Do zárubní do hloubi 25 mm. Pokud máte dveře duté, pak provrtejte otvor skrze dveře a připevněte zavírač šroubem typu M5 a z druhé strany dveří dejte plechovou podložku.
- Kovové dveře a zárubně – zde doporučujeme otvory v průměru 4,2 mm a v otvoru vyřezání závitu typu M5.
- Zavírač přišroubujte všemi čtyřmi vruty 5×30 mm tak, aby perfektně a celou plochou doléhal na dveře. Patku páky zavírače přišroubujte k zárubni dvěma vruty 5×25 mm. Před přišroubováním patky zkontrolujte, aby svírala se zárubní úhel cca 90°. U kovových dveří nedoporučujeme použití samořezných šroubů, ale šroubů M5. Po přišroubování nasaďte na zavírač jeho kryt a zajistěte dvěma dodávanými šroubky po bocích.
5. Nastavení pružiny a dorazu
- Ještě před nastavením rychlosti dovírání nastavte předpětí pružiny. S pomocí montážního klíče pootočte ozubenou rohatku proti směru otevírání dveří v rozmezí 1 až 4 zuby a poté zajistěte západkou na rohatce. Nepřepínejte o více než 4 zuby

- Regulace rychlosti dovírání dveří se provádí velmi snadno. Po sundání krytu uvidíte zřetelně vyznačený regulační šroub. Jeho dotažením a jemným zašroubováním se doba zavírání prodlužuje a povolováním naopak zkracuje.

6. Regulace dovírání a doklepu dveří
- Jde často o kritický bod, který někteří majitelé nemovitostí podceňují a dveře pak při dovírání hlasitě bouchnou nebo se dveře nedovřou přes západku dveří.
- Doklep výrazně ovlivňuje délka táhla dveří, části, která je spojena se samotnou pákou zavírače a regulace se tedy provádí na táhle.

- Máte dvě možnosti, jak doklep ovlivnit:
- 1. – odstraňte pojistnou závlačku (1) a vyjměte z patky čep (2). Pokud dveře nedovírají, táhlo (3) prodlužte vyšroubováním. Pokud dveře bouchají, pak táhlo zkraťte a zašroubujte.
- Můžete také odšroubovat celou patku páky a šroubováním závitu na táhle regulovat jeho délku.
Co v balení dostanete:
V balení vašeho nového zavírače Brano K204 dostanete tyto díly a součásti:
- montážní šablona, klíč a podrobný návod
- matice páky
- 4 vruty 5×30 mm pro zavírač a 2 vruty 5×25 pro připevnění páky zavírače včetně podložek
Osvědčené tipy pro váš zavírač:
- Pokud je zavírač na vchodových dveřích, vystavených větru a průvanu, využijte zavírač o jednu velikost větší.
- Ačkoliv používáme teplotě stálý olej, při extrémních a dlouhotrvajících mrazech dochází k tuhnutí hydraulického oleje a zpomalení dovírání dveří. Regulačním šroubem tedy případně upravte rychlost dovírání.
- Nejméně jednou za čtvrt roku zkontrolujte dotažení kotvících šroubů. Můžete rovněž promazat kloub páky zavírače.
- Při demontáži zavírače vždy předem uvolněte předpětí pružiny, aby nedošlo při uvolnění závěsů ke skřípnutí prstů.
