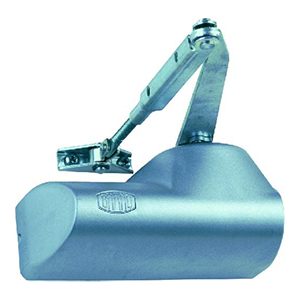

ZAVÍRAČ DVEŘÍ BRANO K214

K214 představuje zatím nejnovější generaci hydraulických dveřních zavíračů Brano. Vylepšili jsme design a přidali i nové barvy. Zavírač Brano K214 nabízí jednoduché a spolehlivé řešení pro dovírání dveří. Jedná se o základní bezpečnostní prvek ochrany majetku.

Vlastnosti zavírače Brano K214

• Hydraulický horní dveřní zavírač
• Použití: k montáži na pravé i levé jednokřídlé dveře.
• Max. rozměry a váha dveří: maximální doporučená šířka 105 cm, váha do 70 kg
• Vhodný i pro venkovní použití – Zavírače K214 jsou naplněny termostabilním olejem, který v rozmezí teplot od -20 do 40°C minimalizuje nutnost přenastavování v rámci jednotlivých ročních období. To se navíc provádí jednoduchým otočením jediného regulačního šroubu.
• Barevné provedení: stříbrná, zlatá

Technické informace:

• Rozměry těla zavírače dle zvolené velikosti:
  Délka: 169 – 173 mm
  Výška těla: 74-76 mm
  Hloubka: 78 – 85,5 mm
• Můžete změnit rychlost zavírání, včetně koncového doklepu.
• Otevírání do úhlu 130°

Poptat cenu »

Návod k montáži na dveře

Namontování dveřního zavírače Brano K214 je relativně snadné, přesto by ho měly provádět osoby s určitou zručností a technickými znalostmi.

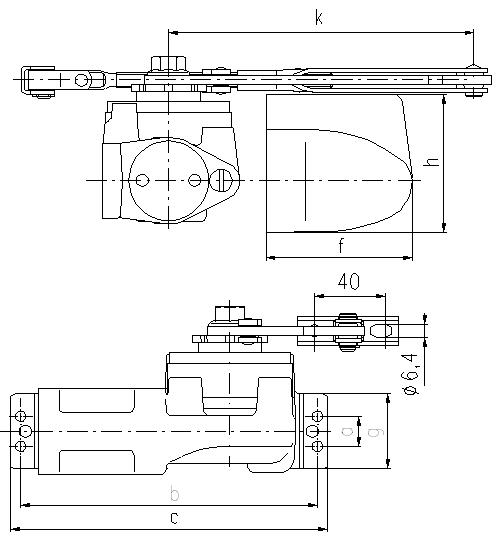

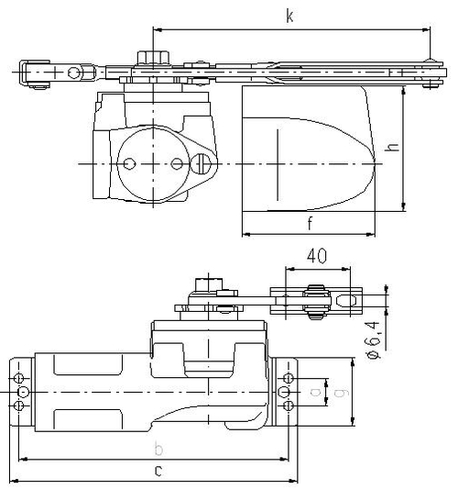

1. Zavírač Brano K214 prodáváme ve čtyřech velikostech dle váhy a velikosti vašich dveří. Vhodnou velikost tedy nejlépe určíte podle následující tabulky. Sloupce a až k udávají rozměry samotného zavírače dle schématu níže.

2. Před montáží

• Před samotnou montáží zkontrolujte, zda dveře všude přiléhají k rámu a zda nikde nedrhnou. Dále promažte dveřní závěsy (panty) a namažte střelku dveřního kování. Předem také ověřte, jestli po namontování zavírače nebude tento bouchat do stěny nebo jiné překážky. Citelně byste snížili životnost zavírače nebo si omezili možnost plného otevření dveří.
• Obecně doporučujeme montovat zavírač na vnitřní stranu dveří. Můžete jej namontovat také opačně pákou dolů.

Přestavění zavírače na pravé provedení

• Zavírače od výroby dodáváme pro nejčastější LEVÉ provedení. Jsou tedy určeny pro levé dveře. Snadno je však přemontujete i pro pravé dveře. Ze zavírače sundejte tahem jeho kryt. Pod krytem uvidíte ozubené pouzdro – tzv. rohatku, kterou vytáhněte. Poté vytáhněte pružinu a dejte jí do jejího umístění obráceně tak, aby její zahnutý konec byl zavěšen za ozub R.

3. Montáž páky

• Zavírače standardně dodáváme s demontovanou pákou. Tu musíte nasadit tvarovým otvorem na čep. Tvarový otvor není symetrický a je určen pro levé nebo pravé dveře. Čep pevně zajistěte maticí páky.

4. Označení otvorů, předvrtání a montáž

• Ještě než si označíte, kde ke dveřím připevníte zavírač, rozhodněte se, zda chcete dveře otevírat do úhlu 90°nebo nad 90°. Dodávaná šablona pro označení otvorů je přizpůsobena oběma možnostem. Podle toho potom na dveře přiložte montážní šablonu, kterou dostanete společně s vašim zavíračem a vyznačte místa, kde budete vrtat patku a zavírač.
• Dvěřené zárubně a dveře – zde předvrtejte otvor o průměru 3,5 mm do hloubky 14 mm ve dveřích. Do zárubní do hloubi 25 mm. Pokud máte dveře duté, pak provrtejte otvor skrze dveře a připevněte zavírač šroubem typu M5 a z druhé strany dveří dejte plechovou podložku.
• Kovové dveře a zárubně – zde doporučujeme otvory v průměru 4,2 mm a v otvoru vyřezání závitu typu M5.
• Zavírač přišroubujte všemi čtyřmi vruty 5×30 mm tak, aby perfektně a celou plochou doléhal na dveře. Patku páky zavírače přišroubujte k zárubni dvěma vruty 5×25 mm. Před přišroubováním patky zkontrolujte, aby svírala se zárubní úhel cca 90°. U kovových dveří nedoporučujeme použití samořezných šroubů, ale šroubů M5. Po přišroubování nasaďte na zavírač jeho kryt a zajistěte dvěma dodávanými šroubky po bocích.

5. Nastavení pružiny a dorazu

• Ještě před nastavením rychlosti dovírání nastavte předpětí pružiny. S pomocí montážního klíče pootočte ozubenou rohatku proti směru otevírání dveří v rozmezí 1 až 4 zuby a poté zajistěte západkou na rohatce. Nepřepínejte o více než 4 zuby

• Regulace rychlosti dovírání dveří se provádí velmi snadno. Po sundání krytu uvidíte zřetelně vyznačený regulační šroub. Jeho dotažením a jemným zašroubováním se doba zavírání prodlužuje a povolováním naopak zkracuje.

6. Regulace dovírání a doklepu dveří

• Jde často o kritický bod, který někteří majitelé nemovitostí podceňují a dveře pak při dovírání hlasitě bouchnou nebo se dveře nedovřou přes západku dveří.
• Doklep výrazně ovlivňuje délka táhla dveří, části, která je spojena se samotnou pákou zavírače a regulace se tedy provádí na táhle.

• Máte dvě možnosti, jak doklep ovlivnit:
• 1. – odstraňte pojistnou závlačku (1) a vyjměte z patky čep (2). Pokud dveře nedovírají, táhlo (3) prodlužte vyšroubováním. Pokud dveře bouchají, pak táhlo zkraťte a zašroubujte.
• Můžete také odšroubovat celou patku páky a šroubováním závitu na táhle regulovat jeho délku.

Co v balení dostanete:

V balení vašeho nového zavírače Brano K214 dostanete tyto díly a součásti:

• montážní šablona, klíč a podrobný návod
• matice páky
• 4 vruty 5×30 mm pro zavírač a 2 vruty 5×25 pro připevnění páky zavírače včetně podložek

Osvědčené tipy pro váš zavírač:

• Pokud je zavírač na vchodových dveřích, vystavených větru a průvanu, využijte zavírač o jednu velikost větší.
• Ačkoliv používáme teplotě stálý olej, při extrémních a dlouhotrvajících mrazech dochází k tuhnutí hydraulického oleje a zpomalení dovírání dveří. Regulačním šroubem tedy případně upravte rychlost dovírání.
• Nejméně jednou za čtvrt roku zkontrolujte dotažení kotvících šroubů. Můžete rovněž promazat kloub páky zavírače.
• Při demontáži zavírače vždy předem uvolněte předpětí pružiny, aby nedošlo při uvolnění závěsů ke skřípnutí prstů.
