Šnekový naviják WW2000 - 7500 kg

Označení:

GEBUWIN WW-2

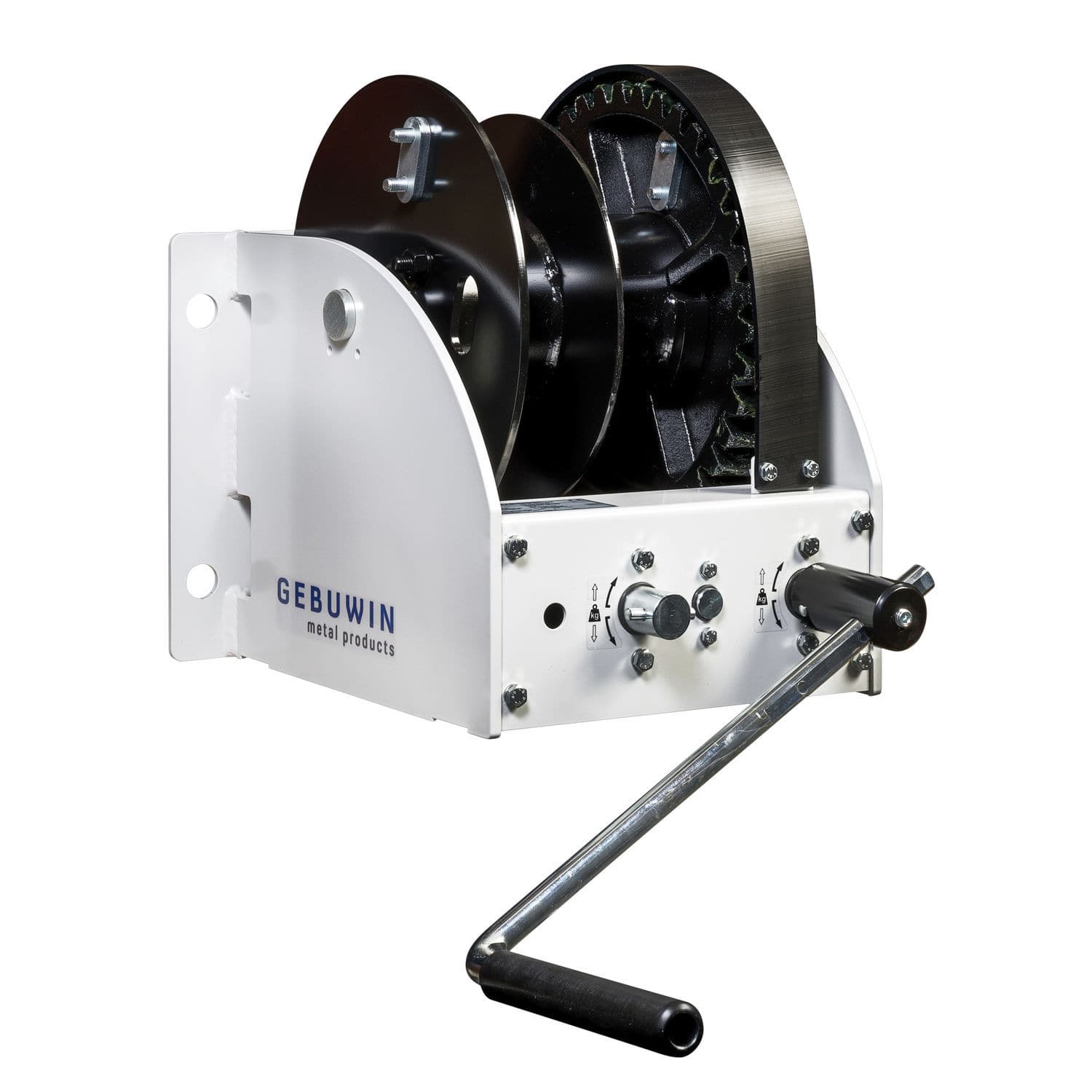

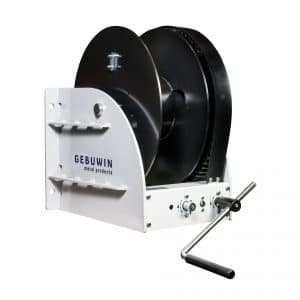

Šnekový ruční naviják WW2000 - 7500 kg

Použití:

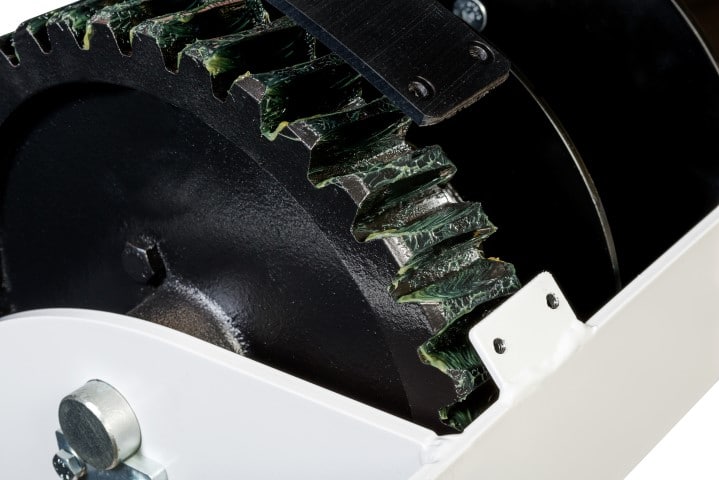

Šnekový ruční naviják Gebuwin má převodovku, která se skládá ze šnekové hřídele a kola. Tato převodovka zajištuje ztrátu tření a 50 % brzdového systému. Zátěžová tlaková brzda zajišťuje zbylých 50%. Tyto navijáky mají také druhou hnací hřídel, která poskytuje uživateli možnost dvou rychlostí. Kombinace brzdového systému a robustní konstrukce má za následek velmi bezpečné zvedání a tažení navijáku.

Vlastnosti:

Robustní konstrukce s dvěma rychlostmi
Statický bezpečnostní faktor 4
Bezúdržbová ložiska a snadné mazání šnekového převodu
Vývod lana nahoře, dole nebo vzadu
Nastavitelná klika s ergonomickou rukojetí

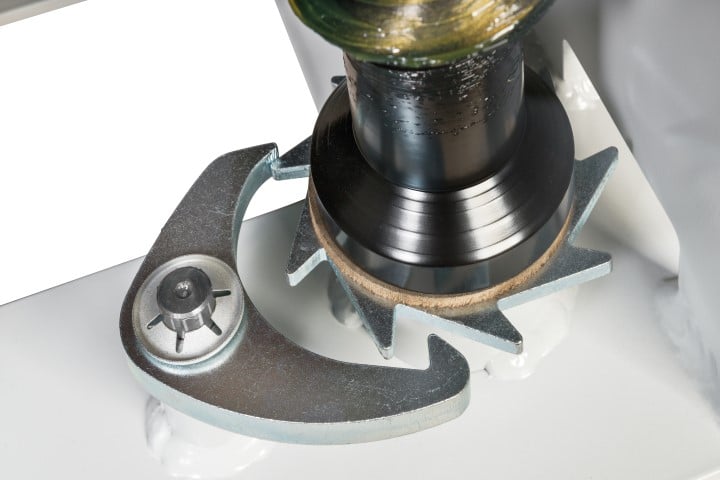

zátěžová tlaková brzda s tichým dvojitým ráčnovým systémem

Možnosti:

EV = pozinkovaný povrch s minimem 6 až 8 mikronů
EX =Certifikát ATEX li 3 GD T4, zóna 2 a 22
Jednoduchý (D) nebo dvojitý buben (2D)
Drážkovaný válec
Omezovač síly kliky
Vícenásobný dvojitý buben

Příslušenství:

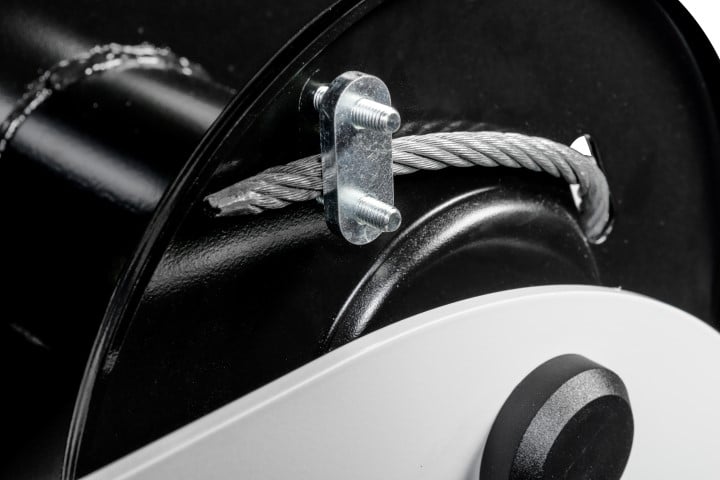

Ocelové nebo nerezové lano s okem nebo hákem

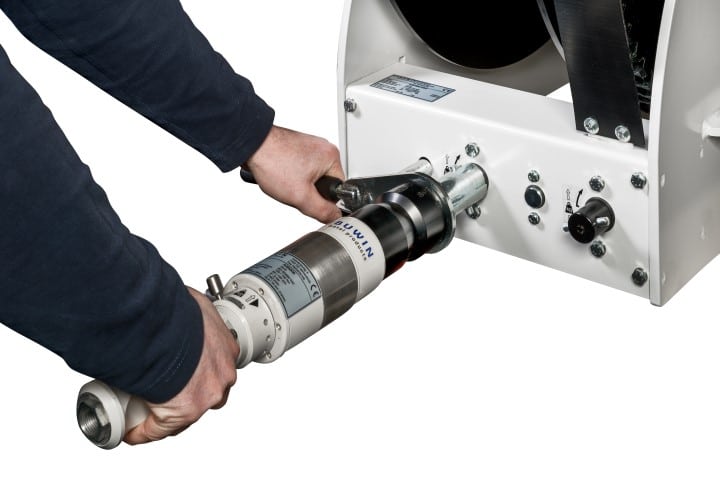

WW2000 a WW7500 jsou vhodné se vzduchovým (AM 5000) navíjecím přístrojem

Poptat cenu »

Technické specifikace: Jednoduchý (D) a dvojitý buben (2D)

Model	WW2000	WW3000	WW4000	WW5000	WW7500
Nosnost: 1. vrstva lana (D)	2000 kg	3000 kg	4000 kg	5000 kg	7500 kg
Nosnost: 1. vrstva lana (2D)	2 x 1000 kg	2 x 1500 kg	2 x 2000 kg	2 x 2500 kg	x
Nosnost: poslední vrstva lana (D)	1038 kg	1667 kg	2282 kg	3276 kg	3748 kg
Nosnost: poslední vrstva lana (2D)	2 x 519 kg	2 x 833 kg	2 x 1141 kg	2 x 1638 kg	x
Ovládací síla: první vrstva lana	24 (11) daN	31 (14) daN	30 (13) daN	73 (14) daN	78 (15) daN
Délka zdvihu o jednu otáčku kliky: 1. vrstva	12 (5) mm	11 (5) mm	11 (2) mm	13 (3) mm	11 (2) mm
Maximální úložný prostor pro lano (D)	75 m	68 m	53 m	43 m	72 m
Maximální úložný prostor pro lano (2D)	68 m	66 m	53 m	35 m	x
Průměr lana (D)	11 mm	14 mm	16 mm	18 mm	22 mm
Průměr lana (2D)	8 mm	10 mm	11 mm	14 mm	x
Minimální mez pevnosti lana (D)	63 kN	102 kN	133 kN	168 kN	251 kN
Minimální mez pevnosti lana (2D)	34 kN	51 kN	63 kN	102 kN	x
Váha (D)	60 kg	78 kg	80 kg	117 kg	190 kg
Váha (2D)	62 kg	80 kg	82 kg	119 kg	x

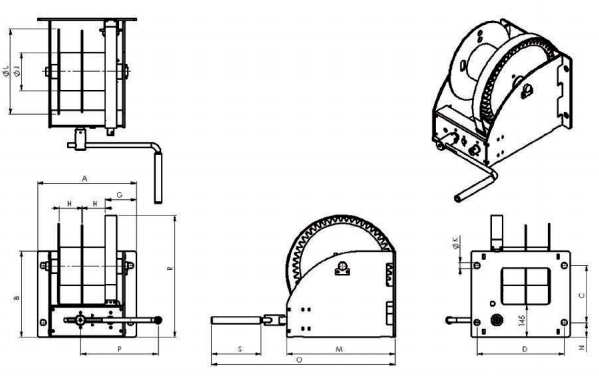

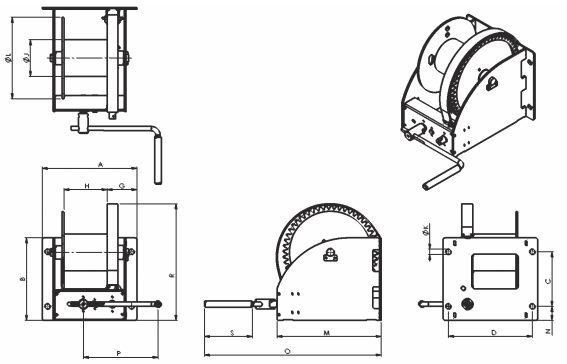

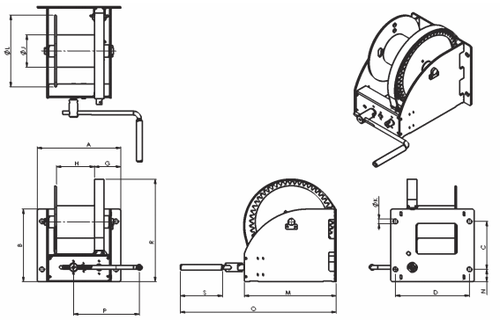

Rozměry (mm)	A	B	C	D	G	H	J	K	L	M	N	O	P	R	S
WW2000	410	310	196	360	137	177 (D) 86 (2D)	133	25	312	372	57	705	380	434	220
WW3000	436	380	251	386	137	203 (D) 99 (2D)	168	25	375	480	65	813	380	536	220
WW4000	436	380	251	386	137	203 (D) 99 2D)	168	25	375	480	65	813	380	536	220
WW5000	436	467	316	386	137	200 (D) 99 (D)	219	25	437	515	75	847	380	618	220
WW7500	510	500	350	455	189	202 (D) 96 (2D)	245	25	630	635	75	968	380	748	220
